Ürün Açıklaması

Lazer markalama teknolojisinin gelişmesiyle birlikte giderek daha fazla üretici ürünlerini lazerle markalıyor. Örneğin:

Çeşitli metal ve metal olmayan yüzeylere oyulup işaretlenebilir ve endüstriyel rulmanlar, dişliler, çeşitli otomobil parçaları, donanım araçları, havacılık cihazları, entegre devre çipleri, bilgisayar aksesuarları, saatler, elektronik ve iletişim ürünlerinde yaygın olarak kullanılır. , ev aletleri, tel ve kablo, gıda ambalajı, mücevherat, tütün ve diğer birçok grafik ve metin işaretleme alanı.

Malzemeleri arasında altın, gümüş, bakır, alüminyum, paslanmaz çelik, sert alaşım, krom kaplama, titanyum kaplama ve diğer metaller, seramik, PVC, plastik, epoksi reçine, deri ve diğer metalik olmayan malzemeler bulunur.

Özellikler

(1)Çalışma özellikleri

Fiber lazer markalama makinesi, yüksek ışın kalitesi M2 ile 20ns'den daha az bir darbe genişliğinde 25kW'a kadar tepe güç çıkışına sahip bir darbeli fiber lazer kullanır.<1.5 close to the diffraction limit. Our patented "Injection Technology" enables our products to use highly reliable, large-area laser diode pump sources, thus achieving cost-effective and maintenance-free operation. The all-fiber structure of the laser ensures the high reliability of the laser without any optical element to adjust the collimation. The integrated design of the system makes it easier for customers to use and provides ideal solutions for various industrial applications.

Fiber lazer markalama makinesi uzun ömürlüdür, boyutu küçüktür, devasa bir su soğutma sistemine ihtiyaç duymaz, yalnızca basit hava soğutması yapılabilir. Ayrıca şok, titreşim, yüksek sıcaklık veya toz gibi zorlu ortamlarda da normal şekilde çalışabilir. İşleme hızı, geleneksel lazer markalama makinesinin 2-3 katıdır. Mükemmel ışın kalitesi, küçük nokta, işaretleme çizgisi genişliği çok dar, ince işaretlemeye uygundur. Düşük kullanım maliyeti, enerji tasarrufu, tüm makinenin gücü sadece 500W'dır. Lamba pompası ve yarı iletken lazer markalama makinesiyle karşılaştırıldığında, elektrik maliyetinden yılda 20,000 ila 30,000 yuan tasarruf edilebilir. Entegre modüler tasarım, kolay bakım, küçük boyut. Değerli fabrika alanınızdan tasarruf edin.

(2)Yapısal açıklama

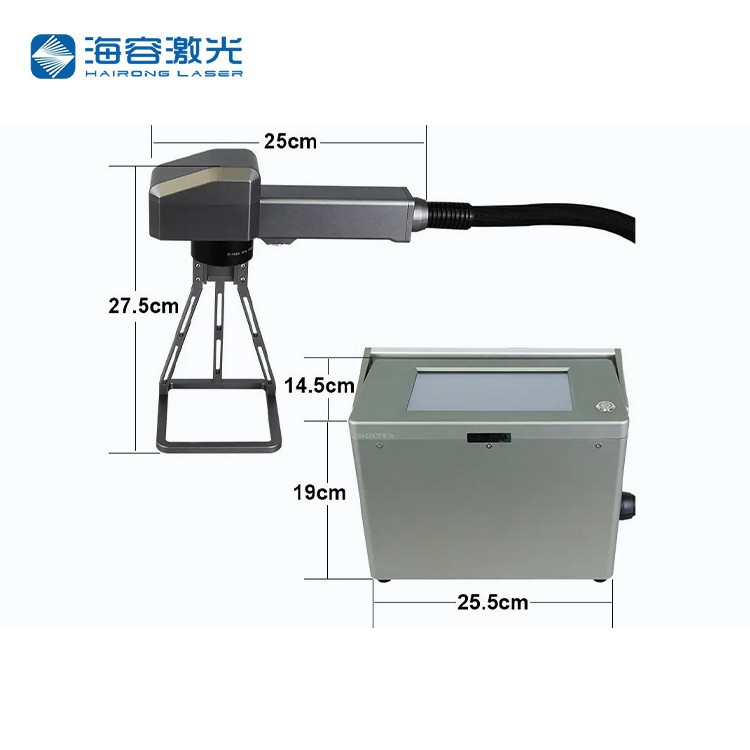

HR-GX20/30 fiber lazer markalama makinesi esas olarak dört bölümden oluşur: kontrol sistemi, lazer markalama kafası, lazer ve bilgisayar.

Ekipman teknik standardı

		HR-GX20% 2f30
Lazer çalışma modu		nabız
Çıkış lazer gücü W		20/30
20kHz tek darbeli çıkış enerjisi, mJ		1.0
Lazer darbe genişliği, ns	<20
20kHz'de tepe darbe gücü, kW		>20
Darbe tekrarlama hızı, kHz		20至100
Çıkış gücü ayar aralığı, %		10 - 100
Çıkış gücü kararlılığı, %		<+/- 2
Lazerin dalga boyu, nm		1064
Lazer markalama alanı mm		(Müşteri talebine göre opsiyonel)
Lazer tarama hızı m/sn		Maks. 10
Depolama sıcaklığı, derece		- 20 ile + 60 arası
Çalışma ortamı Sıcaklık: derece		+ 5 ile + 40 arası
Giriş voltajı VAC		220
Giriş elektrik gücü, W		800
Soğutma türü		hava soğutma
Makine ağırlığı, kg		45
Tam yükte güç tüketimi,kw/h		1.0
Tüm makinenin servis ömrü, h		100000

Başlıca cihaz yapılandırmalarının listesi

Seri numarası	Alt Sistem Adı	Bileşen adı	modeli	miktar
1	Lazer markalama kafası	Yüksek hızlı tarama merceği	RC{{0}A	1 takım
1	Lazer markalama kafası	Tarama merceği	F=160	1 takım
2	lazer	Fiber lazer	MFP -20/30W	1 takım
3	Lazer markalama kabini	kabine		1 takım
4	Kontrol sistemi		Hepsi bir arada makineye dokunun	1 takım
5	Optik tezgah			1 takım

Teknik belgeler: (tek konfigürasyon)

Lazer markalama makinesinin kullanımına ilişkin bir dizi talimat (yapısal şema, lazer markalama makinesi görünüm şeması vb. dahil)

Bir dizi elektrik talimatı (elektrik şemaları ve bağlantı şemaları dahil)

Bir dizi uygunluk belgesi

(4)Ambalaj ceketi

(5)Sistem F diskini depolamak için yedeklendi

Ekipman tedarik listesi

Seri numarası	Ana bilgisayar modeli	İsim	miktar	Açıklama
1	HR-GX20/30	Fiber lazer markalama makinesi	Sözleşmeye tabi olmak	Tam set

ekipman kabulü

Kabul standartları, ilgili ulusal standartlara ve bu teknik anlaşmanın ilgili hükümlerine dayanmaktadır.

Talep sahibi tarafından belirtilen saha kurulumu ve hata ayıklama işlemi tamamlandıktan sonra çalışma durumuna geçecektir, yani kabul nitelikli olacaktır.
